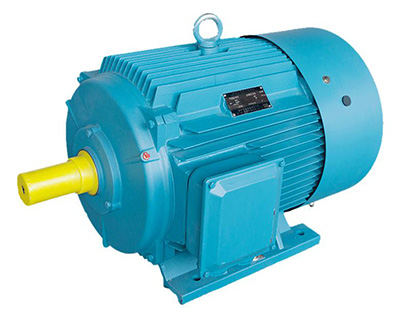

Y-H系列船用三相异步电动机

Y-H系列船用三相异步电动机（机座号80～355）

Y-H Series Three phase Marine Asynchronous Motor(Frame Size80~355)

产品概述（Product Overview）

Y—H系列为全封闭，自扇冷式，船用三相鼠笼式异步电动机，适用于船舶上作驱动各种机械，如泵类、通风机、分离器、液压机械及其它辅助设备等之用。

Y—H Series are totally-enclosed,fan-cooled three-phase marine asynchronous motors of squirrel caged type.The motors are suitable for driving various machines on ships such as pumps,blowers,separators,hydraulic engines and other auxiliary equipment.

工作环境条件(Operating Conditions)

海拔≤1000m

Altitude should be lower than 1000m above sea level

环境温度：0~+45℃

Ambient temperature 0~+45℃

空气相对湿度≤95%

Relative humidity should be less than 95%.

倾斜:±30°

Inclination：±30°

摇摆:±22.5°

Swing：±22.5°

有盐雾、油雾、霉菌及海水的影响

Influenced by Dew、Salt mist、Oil mist、Fungus and sea water.

有船舶和近海装置正常营运和作业中产生的冲击、振动的影响

Influenced by shock and vibration come from ships and offshore installation.

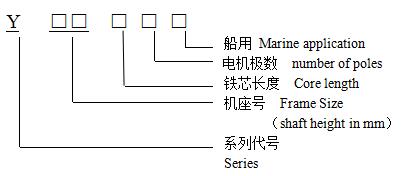

型号说明(Type Designation)

轴承（Bearing）

机座号 Frame Size	极数 No.of poles	轴承 Bearings
		主轴伸端 Driving end		非轴伸端
		B3、B5、B35	V1	Non-Driving end
80	2，4	6204-2RS/C3		6204-2RS/C3
90	2，4，6	6205-2RS/C3		6205-2RS/C3
100	2，4，6	6206-2RS/C3		6206-2RS/C3
112	2，4，6，8	6206-2RS/C3		6206-2RS/C3
132	2，4，6，8	6208-2RS/C3		6208-2RS/C3
160	2，4，6，8	6309-2RS/C3		6309-2RS/C3
180	2，4，6，8	6311/C3		6311/C3
200	2，4，6，8	6312/C3		6312/C3
225	2/4，6，8	6312/C3/6313/C3		6312/C3
250	2/4，6，8	6313/C3/6314/C3		6313/C3
280	2/4，6，8	6314/C3/6317/C3		6314C3
315	2/4，6，8	6317/C3/N319/Z2	7317ACJ/7319ACJ	6317/C3/6319/Z2
355	2/4，6，8	6319/C3/N322/Z2	7319ACJ/7322ACJ	6319/C3/6322/Z2

技术数据(Technical Data)

2极2 poles

型号 Type	功率 Rated output		电流 Rated current（A）		转速 Rated speed（r/min）		堵转转矩额定转矩 Locked-rotor torque Rated torque		zui大转矩额定转矩 Maximum torque Rated torque			堵转电流额定电流 Locked-rotor current Rated current		效率 Efficiency（%）		功率因数 Power factor		重量(kg)
型号 Type	kW	HP	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V		60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	重量(kg)
Y80M1 2-2-H	0.75	1	1.8	1.6	2820	3460	1.9		2.1			6.1		75.0	76.5	0.84	0.82	17
Y80M1 2-2-H	1.1	1.5	2.6	2.2	2820	3460						7.0		76.5	77.5	0.85	0.85	19
Y90S-2-H	1.5	2	3.5	3.1	2840	3470								79.5	80.0	0.82	0.80	23
Y90L-2-H	2.2	3	4.9	4.3	2840	3470								82.5	83.5	0.83	0.81	26
Y100L-2-H	3	4	6.2	5.4	2880	3490						7.5		84.0	84.0	0.87	0.86	33
Y112M-2-H	4	5.5	8.2	7.2	2890	3500								86.5	87.0	0.86	0.84	46
Y132S1 2-2-H	5.5	7.5	11	9.6	2900	3520	1.5		2.0					86.5	86.0	0.88	0.87	78
Y132S1 2-2-H	7.5	10	14.6	12.9	2900	3520	1.5							87.5	87.0	0.89	0.88	90
Y160M1 2-2-H	11	15	21.6	18.7	2930	3540	1.8							89.0	88.5	0.87	0.87	120
Y160M1 2-2-H	15	20	28.9	25.1	2930	3540								89.5	90.0	0.88	0.88	135
Y160L-2-H	18.5	25	35.7	30.3	2930	3540								89.5	90.0	0.88	0.89	160
Y180M-2-H	22	30	42.2	36.9	2940	3550								89.5	89.0	0.88	0.88	180
Y200L1 2-2-H	30	40	57.9	50.3	2955	3560	1.7		1.8					89.5	89.0	0.88	0.88	215
Y200L1 2-2-H	37	50	69.4	60.3	2960	3565								92.0	91.5	0.88	0.88	245
Y225M-2-H	45	60	85.9	76.3	2969	3572								90.5	90.0	0.88	0.86	330
Y250M-2-H	55	75	103.2	91.7	2970	3570								92.0	90.5	0.88	0.87	400
Y280S-2-H	75	100	139.2	120.9	2970	3580								92.0	91.5	0.89	0.89	535
Y280M-2-H	90	125	167.1	143.5	2970	3580								93.0	92.5	0.88	0.89	550
Y315S-2-H	110	150	203.0	180.2	2970	3580	1.4					7.1		92.5	91.0	0.89	0.88	980
Y315M-2-H	132	175	242.3	215.1	2970	3580								93.0	91.5	0.89	0.88	1080
Y315L1 2-2-H	160	220	292.1	259.3	2970	3580								93.5	92.0	0.89	0.88	1160
Y315L1 2-2-H	200	270	365.2	324.6	2970	3580								93.5	92.0	0.89	0.88	1260
Y355M-2-H	250	350	451.4	400.6	2970	3580	1.1		1.9					93.5	92.0	0.90	0.89	1600
Y355L-2-H	315	422	565.7	502.1	2970	3580	1.1		1.9					94.0	92.5	0.90	0.89	1800

4极4 poles

型号 Type	功率 Rated output		电流 Rated current A）		转速 Rated speed （r/min）		堵转转矩额定转矩 Locked-rotor torque Rated torque		zui大转矩额定转矩 Maximum torque Rated torque		堵转电流额定电流 Locked-rotor current Rated current		效率 Efficiency （%）		功率因数 Power factor		重量 (kg)
型号 Type	kW	HP	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	重量 (kg)
Y80M1 2-4-H	0.55	0.75	1.5	1.4	1390	1710	2.0		2.1		5.2		72.5	74.0	0.75	0.71	17
Y80M1 2-4-H	0.75	1	2.1	1.8	1390	1710	1.9				6.0		74.0	76.0	0.75	0.72	19
Y90S-4-H	1.1	1.5	2.7	2.4	1400	1710							78.0	79.0	0.78	0.75	23
Y90L-4-H	1.5	2	3.6	3.2	1400	1710							79.0	80.5	0.80	0.77	26
Y100L1 2-4-H	2.2	3	5.0	4.5	1420	1730					7.0		81.5	82.5	0.81	0.78	36
Y100L1 2-4-H	3	4	6.8	5.9	1420	1730							83.0	85.0	0.81	0.78	39
Y112M-4-H	4	5.5	8.9	7.7	1440	1750							84.5	86.0	0.81	0.79	47
Y132S-4-H	5.5	7.5	11.7	10	1440	1750	1.8		2.0				86.0	88.0	0.83	0.82	78
Y132M-4-H	7.5	10	15.4	13.2	1440	1750							87.0	88.5	0.85	0.84	98
Y160M-4-H	11	15	22.6	19.5	1460	1760							88.5	89.0	0.83	0.83	123
Y160L-4-H	15	20	30.5	26.3	1460	1760					7.5		89.0	90.0	0.84	0.83	152
Y180M-4-H	18.5	25	35.9	30.8	1470	1770							91.0	91.5	0.86	0.86	180
Y180L-4-H	22	30	42.2	36.9	1470	1770							91.0	91.0	0.87	0.86	200
Y200L-4-H	30	40	57.3	49.8	1476	1779	1.7		1.9		7.2		91.5	92.0	0.87	0.86	260
Y225S-4-H	37	50	70.2	60.3	1481	1783							92.0	92.5	0.87	0.87	321
Y225M-4-H	45	60	84.0	73.4	1480	1783							92.5	92.5	0.88	0.87	355
Y250M-4-H	55	75	103.8	88.7	1480	1780							92.5	92.5	0.88	0.88	417
Y280S-4-H	75	100	139.2	120.9	1480	1790							93.0	92.5	0.88	0.88	550
Y280M-4-H	90	125	164.3	141.9	1480	1790	1.6						93.5	93.5	0.89	0.89	650
Y315S-4-H	110	150	200.8	177.3	1480	1790	1.4		1.8		6.9		93.5	92.5	0.89	0.88	1000
Y315M-4-H	132	175	239.7	211.6	1480	1790							94.0	93	0.89	0.88	1100
Y315L1 2-4-H	160	220	289.0	255.2	1480	1790							94.5	93.5	0.89	0.88	1160
Y315L1 2-4-H	200	270	361.30	319.0	1480	1790							94.5	93.5	0.89	0.88	1260
Y355M-4-H	250	350	464.5	410.2	1480	1790	1.2		1.9				94.0	93	0.87	0.86	1600
Y355L-4-H	315	422	582.1	514.0	1480	1790	1.2		1.9				94.5	93.5	0.87	0.86	1800

6极6poles

型号 Type	功率 Rated output		电流 Rated current （A）		转速 Rated speed （r/min）		堵转转矩额定转矩 Locked-rotor torque Rated torque		zui大转矩额定转矩 Maximum torque Rated torque		堵转电流额定电流 Locked-rotor current Rated current		效率 Efficiency （%）		功率因数 Power factor		重量 (kg)
型号 Type	kW	HP	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	重量 (kg)
Y90S-6-H	0.75	1.	2.2	2.0	910	1130	1.8		2.0		5.5		72.5	74.0	0.70	0.67	20
Y90L-6-H	1.1	1.5	3.2	2.9	910	1130							72.5	74.0	0.71	0.68	24
Y100L-6-H	1.5	2	4.0	3.5	940	1150							77.5	79.5	0.73	0.70	33
Y112M-6-H	2.2	3	5.8	5.2	940	1150					6.5		79.5	82.0	0.72	0.68	45
Y132S-6-H	3	4	7.2	6.4	960	1170							83.5	83.5	0.76	0.74	66
Y132M1 2-6-H	4	5.5	9.5	8.2	960	1170							84.0	86.0	0.76	0.74	80
Y132M1 2-6-H	5.5	7.5	12.5	10.7	960	1170							86.0	87.5	0.78	0.77	90
Y160M-6-H	7.5	10	17.1	14.8	970	1170	1.7		1.9				87.5	88.5	0.76	0.75	100
Y160L-6-H	11	15	25.0	21.7	970	1170							88.0	88.5	0.76	0.75	125
Y180L-6-H	15	20	33.0	29.3	970	1180					7.0		88.5	88.5	0.78	0.76	195
Y200L1 2-6-H	18.5	25	37.6	32.7	980	1183							90.0	90.5	0.83	0.82	225
Y200L1 2-6-H	22	30	44.7	38.9	980	1182							90.0	90.5	0.83	0.82	275
Y225M-6-H	30	40	61.1	53.1	985	1187	1.5		1.8				91.0	91.5	0.82	0.81	325
Y250M-6-H	37	50	71.0	61.3	980	1180							91.0	91.0	0.87	0.87	430
Y280S-6-H	45	60	86.4	74.6	980	1190							92.0	92.0	0.86	0.85	505
Y280M-6-H	55	75	103.2	89.7	980	1190							92.0	92.5	0.88	0.87	540
Y315S-6-H	75	100	141.1	124.0	980	1190	1.2		1.7				92.8	92.3	0.87	0.86	990
Y315M-6-H	90	125	168.6	148.1	980	1190							93.2	92.7	0.87	0.86	1080
Y315L1 2-6-H	110	150	205.5	180.5	980	1190					6.7		93.5	93	0.87	0.86	1150
Y315L1 2-6-H	132	175	245.8	215.9	980	1190							93.8	93.3	0.87	0.86	1210
Y355M1 2-6-H	160	220	302.0	265.3	980	1190	1.1		1.8				93.6	93.1	0.86	0.85	1500
Y355M1 2-6-H	200	270	376.7	330.9	980	1190							93.8	93.3	0.86	0.85	1700
Y355L-6-H	250	350	468.9	411.9	980	1190							94.2	93.7	0.86	0.85	1900

8极8 poles

型号 Type	功率 Rated output		电流 Rated current （A）		转速 Rated speed （r/min）		堵转转矩额定转矩 Locked-rotor torque Rated torque		zui大转矩额定转矩 Maximum torque Rated torque		堵转电流额定电流 Locked-rotor current Rated current		效率 Efficiency （%）		功率因数 Power factor		重量 (kg)
型号 Type	kW	HP	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	50Hz 380V	60Hz 440V	重量 (kg)
Y132S-8-H	2.2	3.0	5.8	5.2	710	860	1.7		1.9		6.0		80.0	81.0	0.72	0.68	66
Y132M-8-H	3.0	4.0	7.6	6.8	710	860							82.5	83.5	0.73	0.69	80
Y160M1 2-8-H	4.0	5.5	10.5	9.1	720	870							84.0	86.0	0.69	0.67	92
Y160M1 2-8-H	5.5	7.5	13.4	11.5	720	870							85.5	87.0	0.73	0.72	105
Y160L-8-H	7.5	10	17.7	15.5	720	870							86.0	87.0	0.75	0.73	130
Y180L-8-H	11	15	25.6	22.2	730	880	1.5		1.8		6.6		87.0	88.0	0.75	0.74	175
Y200L-8-H	15	20	33.3	29.2	729	882							89.0	90.0	0.77	0.75	255
Y225S-8-H	18.5	25	40.3	35.6	735	886							90.5	91.0	0.77	0.75	300
Y225M-8-H	22	30	47.4	41.7	734	886							90.5	91.0	0.78	0.76	320
Y250M-8-H	30	40	64.7	57.1	730	890							91.5	92.0	0.77	0.75	420
Y280S-8-H	37	50	79.8	68.9	740	890							91.5	91.5	0.77	0.77	515
Y280M-8-H	45	60	94.8	80.8	740	890							92.5	92.5	0.78	0.79	550
Y315S-8-H	55	75	113.5	98.6	740	890	1.2		1.7				92.0	91.5	0.80	0.80	1000
Y315M-8-H	75	100	152.1	132.1	740	890							92.5	92.0	0.81	0.81	1100
Y315L1 2-8-H	90	125	179.3	155.7	740	890							93.0	92.5	0.82	0.82	1160
Y315L1 2-8-H	110	150	218.5	189.6	740	890					6.4		93.3	92.8	0.82	0.82	1230
Y355M1 2-8-H	132	175	264.8	229.9	740	890	1.1		1.8				93.5	93.0	0.81	0.81	1500
Y355M1 2-8-H	160	220	320.3	278.1	740	890							93.7	93.2	0.81	0.81	1600
Y355L-8-H	200	270	399.1	346.5	740	890							94.0	93.5	0.81	0.81	1800

外形及安装尺寸(Mounting and Overall Dimensions)

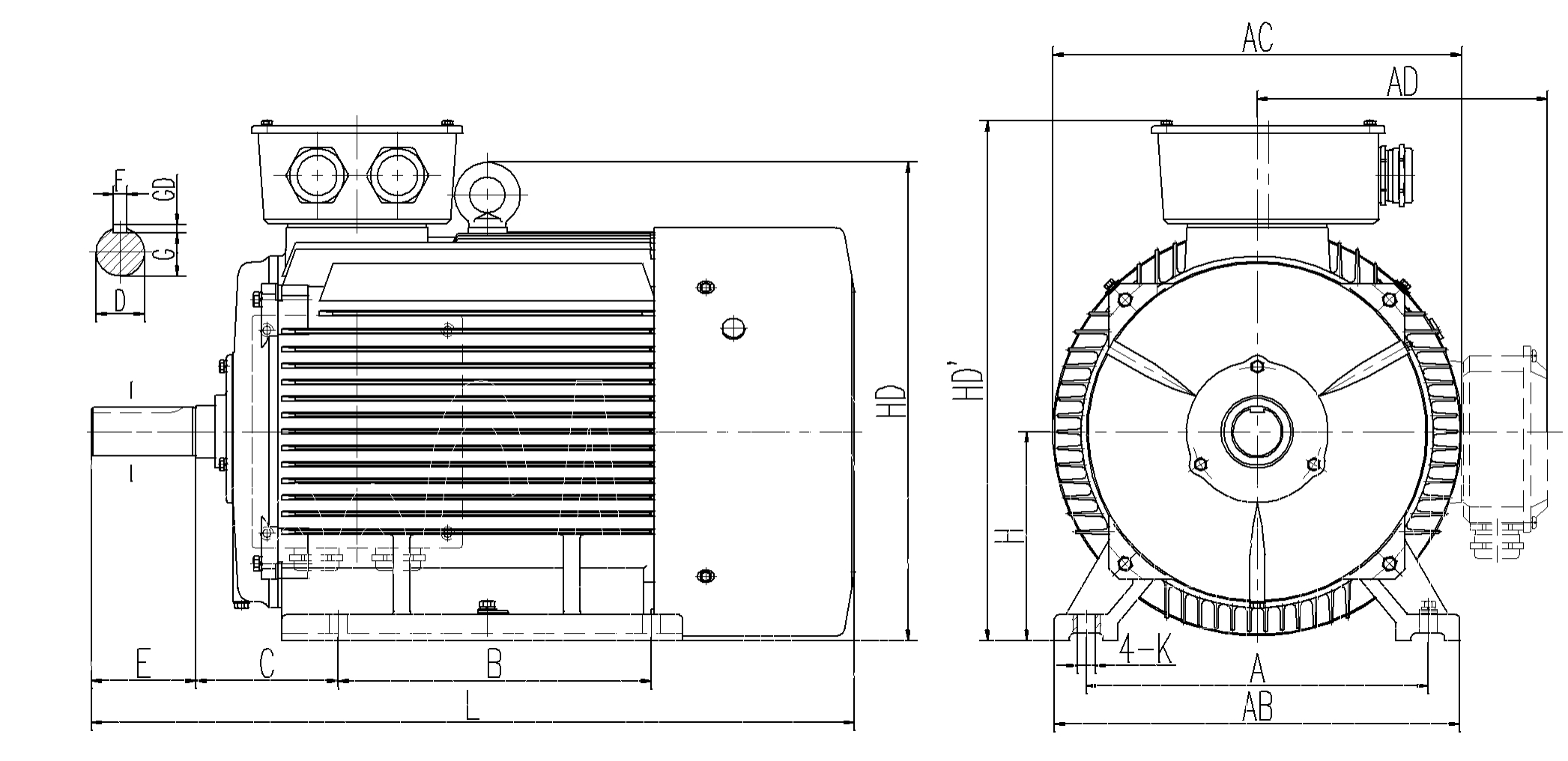

B3型（B3 Type）

机座号 Frame Size	安装及外形尺寸 Mounting and overall dimensions
	A	B	C	D	E	F	G	GD	H	K	AB	AC	AD	HD	HD＇	L
80M	125	100	50	19	40	6	15.5	6	80	10	165	175	160	205	240	295
90S	140		56	24	50	8	20	7	90		180	195	175	225	270	320
90L		125														360
100L	160	140	63	28	60		24		100	12	205	215	185	250	290	385
112M	190		70						112		245	240	195	270	320	405
132S	216		89	38	80	10	33	8	132		280	275	245	320	365	500
132M		178														540
160M	254	210	108	42	110	12	37		160	15	330	330	270	385	440	605
160L		254														650
180M	279	241	121	48		14	42.5	9	180		355	380	290	425	475	670
180L		279														710
200L	318	305	133	55		16	49	10	200	19	395	420	355	475	525	780
225S	356	286	149	（55）/60	（110）/140	（16）/18	(49)/53	(10)/11	225		435	470	370	530	580	830
225M		311														(825)/850
250M	406	349	168	（60）/65	140	18	(53)/58	11	250	24	490	510	455	570	650	935
280S	457	368	190	（65）/75		（18）/20	(58)/67.5	(11)/12	280		550	580	470	640	705	1020
280M		419														1070
315S	508	406	216	（65）/80	170	(18)/22	(58)/71	(11)/14	315	28	744	645	576	865	875	1270
315M		457														1340
315L		508
355M	610	560	254	（75）/95		(20)/25	(67.5)/86	(12)/14	355	28	740	750	680	1035	1045	1570
355L		630

注：表格中括号内的数字为2极数据。
Note：The data in bracket refer to 2 poles motors.

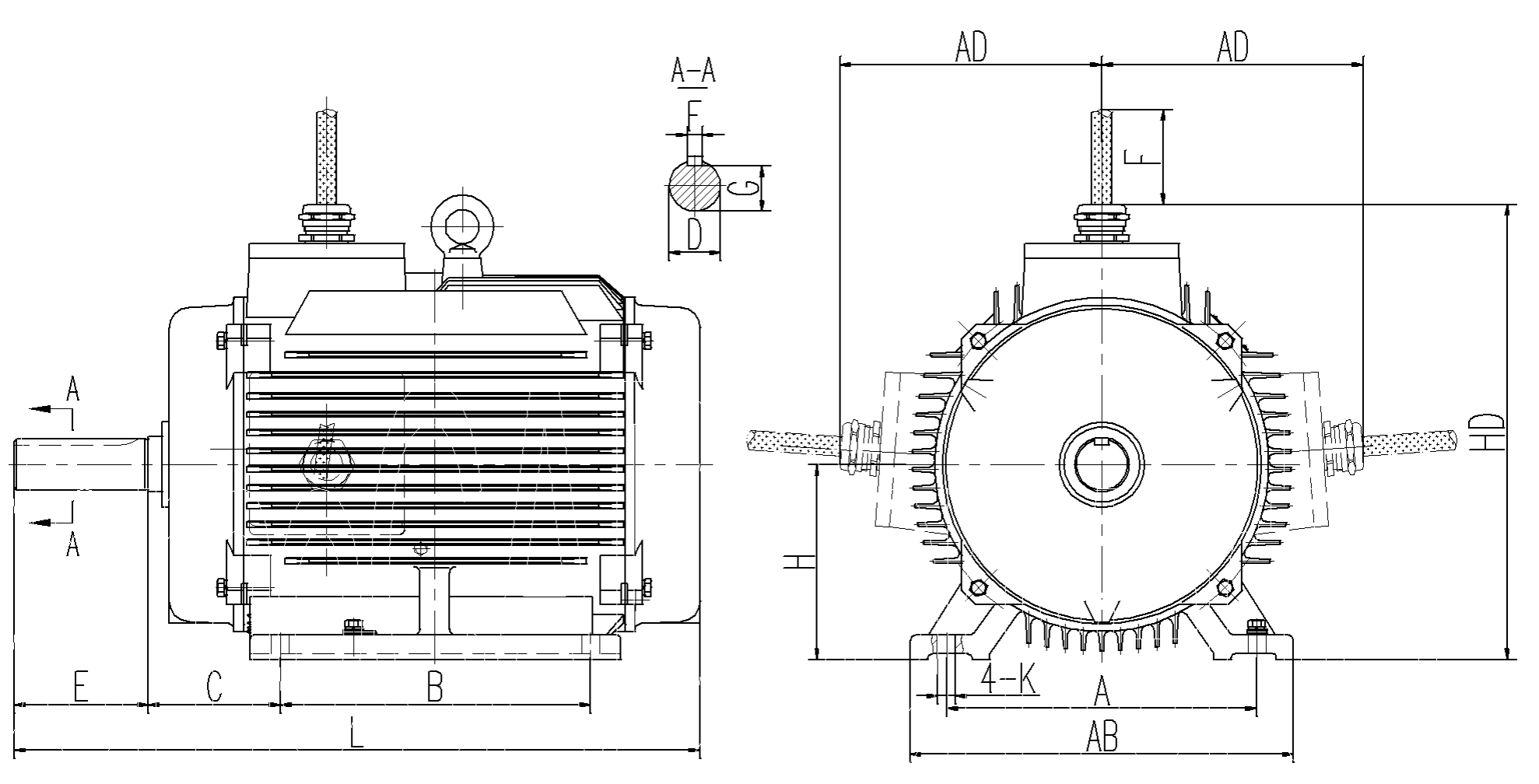

无后轴底脚安装式B3 without shaft-extension on NDE and foot mounted type B3

机座号 Frame Size	安装及外形尺寸 Mounting and overall dimensions
	A	B	C	D	E	F	G	GD	H	K	AB	AD	HD	L
80M	125	100	50	19	40	6	15.5	6	80	10	165	135	225	265
90S	140		56	24	50	8	20	7	90		180	145	240	275
90L		125												305
100L	160	140	63	28	60		24		100	12	205	162	265	335
112M	190		70						112		245	175	290	365
132S	216		89	38	80	10	33	8	132		280	195	335	430
132M		178												468
160M	254	210	108	42	110	12	37		160	15	330	235	385	560
160L		254												605
180M	279	241	121	48		14	42.5	9	180		355	265	435	618
180L		279												658
200L	318	305	133	55		16	49	10	200	19	395	285	475	695
225S	356	286	149	（55）/60	（110）/140	（16）/18	(49)/53	(10)/11	225		435	315	515	725
225M		311												750
250M	406	349	168	（60）/65	140	18	(53)/58	11	250	24	490	325	580	815
280S	457	368	190	（65）/75		（18）/20	(58)/67.5	(11)/12	280		550	355	635	875
280M		419												920
注/Note:1.图中 F尺寸根据用户提供要求；the dimension F could be made according to customer's required; 2.表格中括号内的数字为2极数据。The data in bracket refer to 2 poles motors.

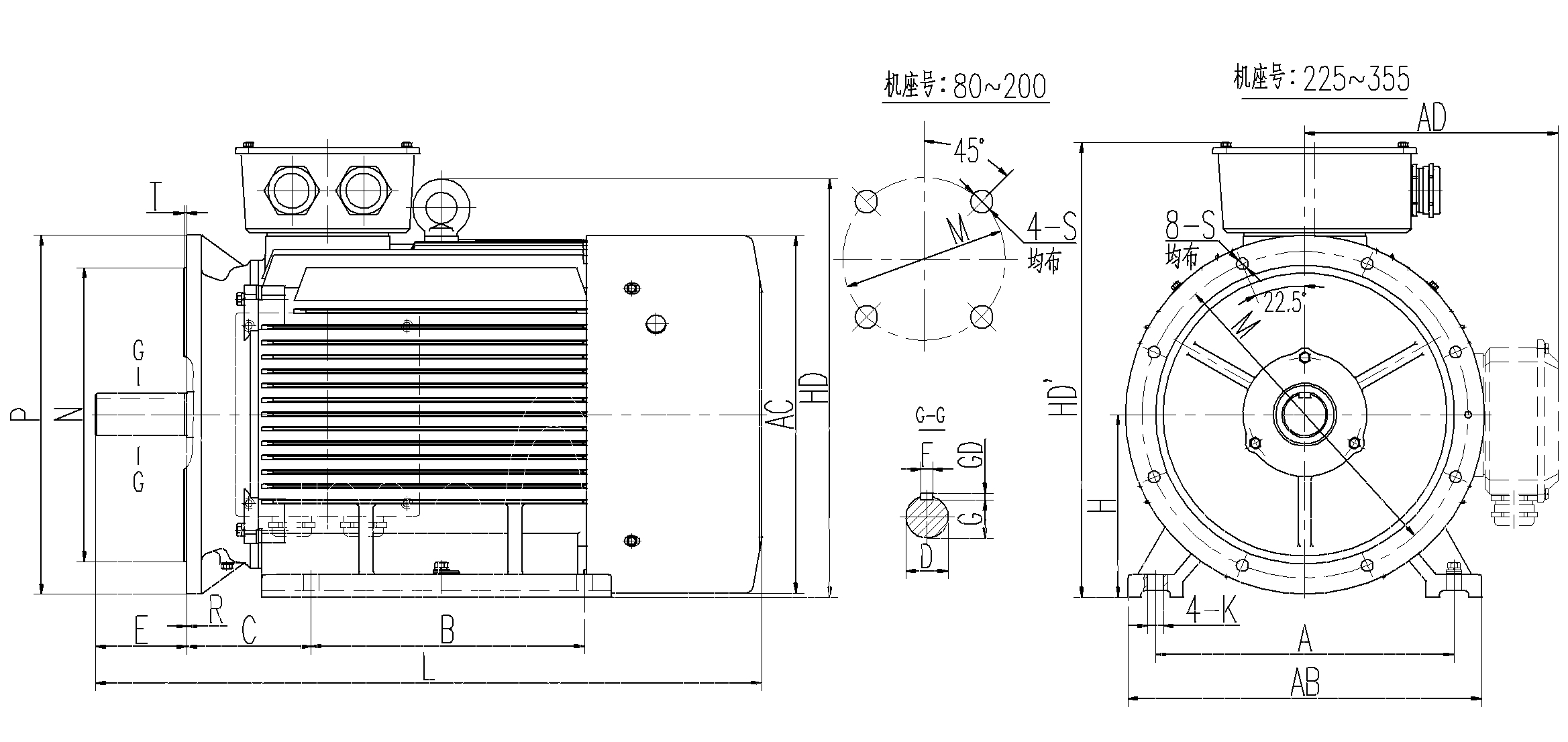

B35型（B35 Type）

机座号	安装及外形尺寸 Mounting and overall dimensions
Frame size	A	B	C	D	E	F	G	GD	H	K	M	N	P	R	S	T	AB	AC	AD	HD	HD＇	L

80M	125	100	50	19	40	6	15.5	6	80	10	165	130	200	0±1.5	12	3.5	165	175	160	205	240	295
90S	140		56	24	50	8	20	7	90								180	195	175	225	270	320
90L		125																				360
100L	160	140	63	28	60		24		100	12	215	180	250	0±2.0	15	4	205	215	185	250	290	385
112M	190		70						112								245	240	195	270	320	405
132S	216		89	38	80	10	33	8	132		265	230	300				280	275	245	320	365	500
132M		178																				540
160M	254	210	108	42	110	12	37		160	15	300	250	350	0±3.0	19	5	330	330	270	385	440	605
160L		254																				650
180M	279	241	121	48		14	42.5	9	180								355	380	290	425	475	670
180L		279																				710
200L	318	305	133	55		16	49	10	200	19	350	300	400				395	420	355	475	525	780
225S	356	286	149	（55）/60	（110）/140	（16）/18	（49）/53	（10）/11	225		400	350	450	0±4.0			435	470	370	530	580	830
225M		311																				(825)/850
250M	406	349	168	（60）/65	140	18	（53）/58	11	250	24	500	450	550				490	510	455	570	650	935
280S	457	368	190	（65）/75		（18）/20	（58）/67.5	（11）/12	280								550	580	470	640	705	1020
280M		419																				1070
315S	508	406	216	（65）/80	170	（18）/22	（58）/71	（11）/14	315	28	600	550	660		24	6	744	645	576	865	875	1270
315M		457																				1340
315L		508																				1340
355M	610	560	254	（75）/95		（20）/25	（67.5）/86	(12)/14	355		740	680	800				740	750	680	1035	1045	1570
355L		630
注：表格中括号内的数字为2极数据。Note：The data in bracket refer to 2 poles motors.

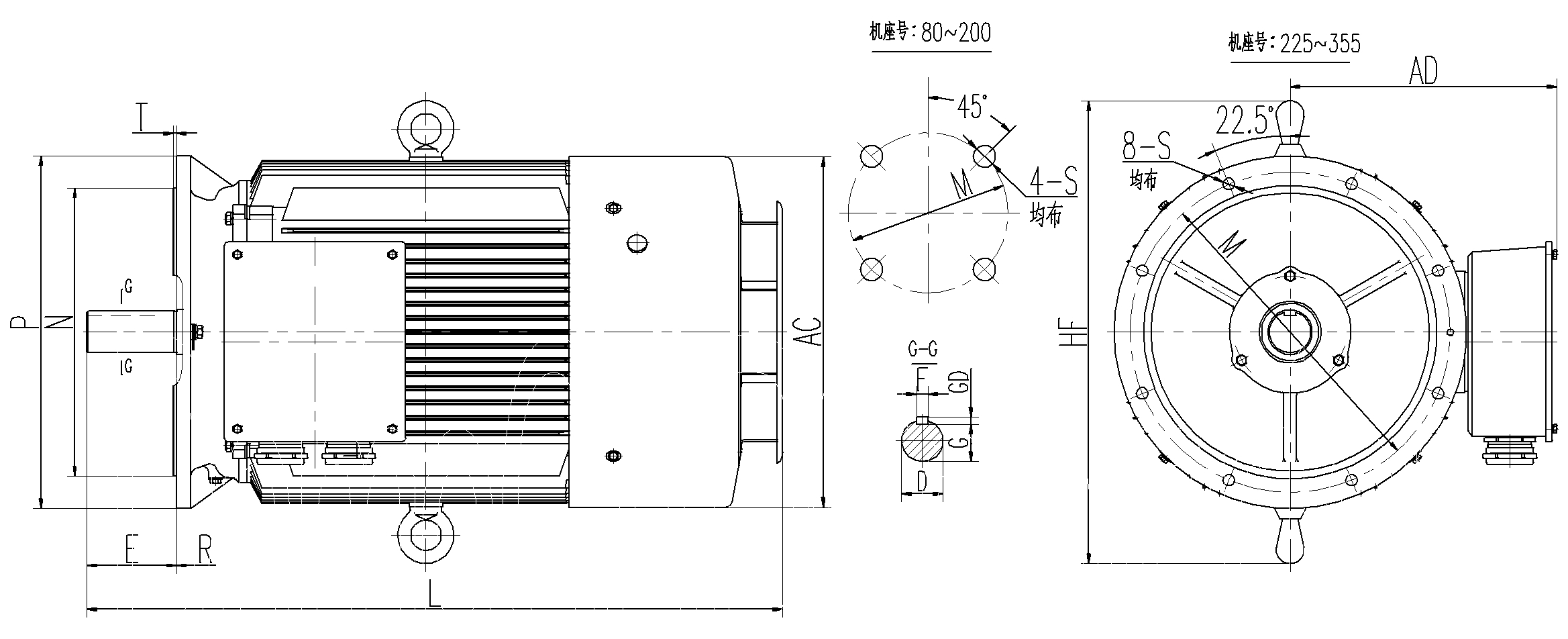

V1型（V1 Type）

机座号 Frame Size	安装及外形尺寸 Mounting and overall dimensions
	D	E	F	G	GD	M	N	P	S	R	T	AC	AD	HF	L

80M	19	40	6	15.5	6	165	130	200	12	0±1.5	3.5	175	160	260	335
90S	24	50	8	20	7							195	175	270	365
90L															400
100L	28	60		24		215	180	250	15	0±2.0	4	215	185	300	430
112M												240	195	320	450
132S	38	80	10	33	8	265	230	300				275	245	380	535
132M															575
160M	42	110	12	37		300	250	350	19	0±3.0	5	330	270	450	660
160L															705
180M	48		14	42.5	9							380	290	490	730
180L															765
200L	55		16	49	10	350	300	400				420	355	550	840
225S	(55)/60	(110)/140	(16)/18	(49)/53	（10）/11	400	350	450		0±4.0		470	370	610	890
225M															(885)/915
250M	(60)/65	140	18	(53)/58	11	500	450	550				510	455	645	995
280S	(65)/75		(18)/20	(58)/67.5	（11）/12							580	470	720	1090
280M															1140
315S	(65)/80	170	(18)/22	(58)/71	（11）/14	600	550	660	24		6	645	576	900	1390
315M															1490
315L															1490
355M	(75)/95		(20)/25	(67.5)/86	（12）/14	740	680	800				750	680	1035	1675
355L															1675
注：表格中括号内的数字为2极数据。The data in bracket refer to 2 poles motors.

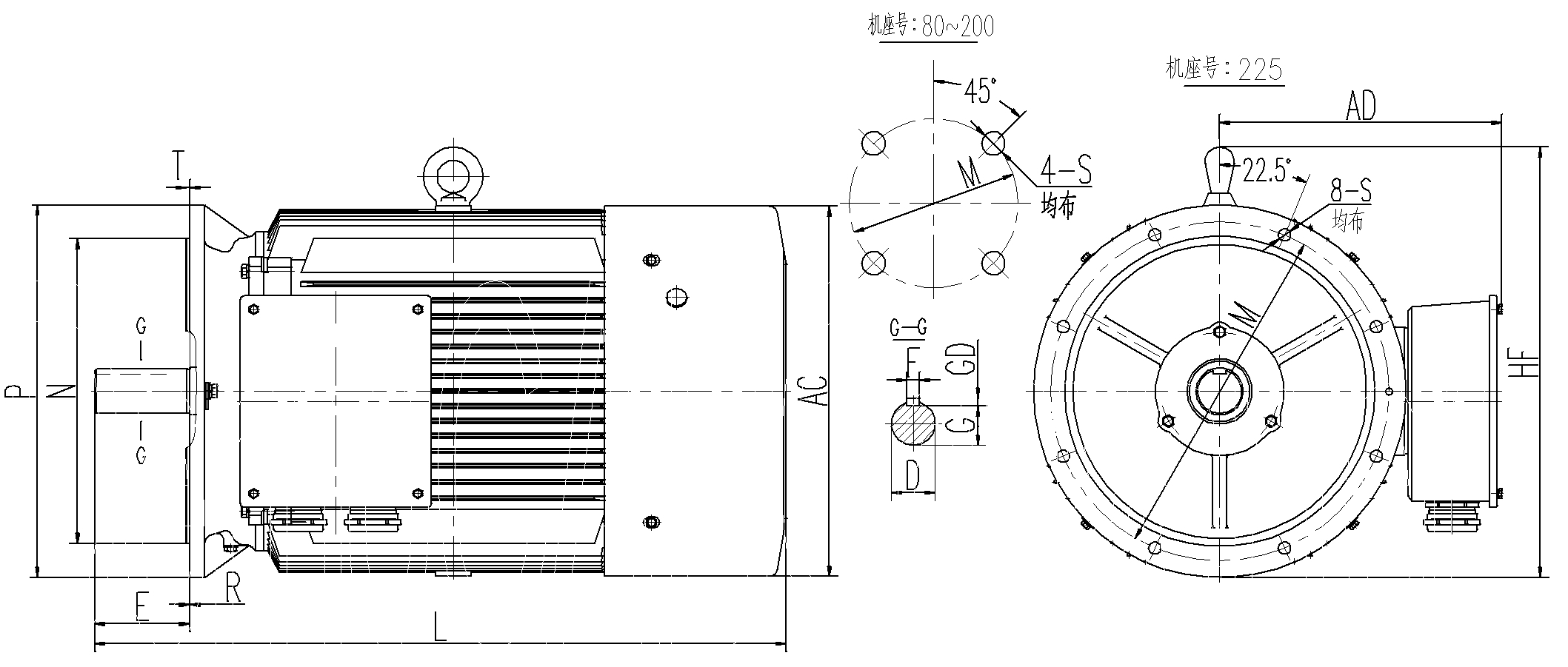

B5型（B5 Type）

机座号 Frame size	安装及外形尺寸 Mounting and overall dimensions
	D	E	F	G	GD	M	N	P	R	S	T	AC	AD	HF	L

80M	19	40	6	15.5	6	165	130	200	0±1.5	12	3.5	175	160	230	295
90S	24	50	8	20	7							195	175	235	320
90L															360
100L	28	60		24		215	180	250	0±2.0	15	4	215	185	275	385
112M												240	195	285	405
132S	38	80	10	33	8	265	230	300				275	245	340	500
132M															540
160M	42	110	12	37		300	250	350	0±3.0	19	5	330	270	400	605
160L															650
180M	48		14	42.5	9							380	290	435	670
180L															710
200L	55		16	49	10	350	300	400				420	355	480	780
225S	55/60	（110）/140	（16）/18	（49）/53	(10)/11	400	350	450	0±4.0			470	370	530	830
225M															(825)/850
注：表格中括号内的数字为2极数据。The data in bracket refer to 2 poles motors.

注：本产品样本中，所有产品数据参数仅供参考，如有疑问请与工厂联系，并以定货时提供给用户的确认资料为准。
Note：All data shown on this catalogue is just for reference,all the data should be confirmed by final order,if you have any other questions,please contact us.

下一页：MX2-H系列船用高效率三相异步电动机
